Produktseite: Wandmontierter elektrischer Verteilerkasten aus Metall
Heldenbereich -Der Job-Site Reality
Wandmontierter elektrischer Verteilerkasten aus Metall-
Entwickelt für echte Baustellen. Nicht nur Katalogseiten.
Ihre Kabel liegen bereits im Fach. Deine Wand ist aus Beton. Deine Timeline ist gestern. Dies ist das Gehäuse, das tatsächlich an die Wand passt, zum Fach passt und anschlussfertig geliefert wird.
📐 Laden Sie Ihr Wandlayout hoch - Zeichnen Sie in 8 Stunden
📦 Musterbox anfordern
⚡ Massenangebot für 50+ Einheiten
Das Problem: Die meisten „Standard“-Boxen sind nicht für eine echte Installation ausgelegt
Wenn Sie ein Elektroinstallationsprojekt geleitet haben, kennen Sie die Lücke dazwischenwas der Katalog versprichtUndwas die Seite verlangt:
| Katalogversprechen | Job-Site Reality |
|---|---|
| „Universelle Montage“ | Betonanker passen nicht in eine Reihe. Die Box sitzt schief. |
| „Standard-Kabeleinführung“ | Ihr Kabelkanal endet 50 mm über dem Kasten. Jetzt schneiden Sie Metall vor Ort. |
| „Ausreichende Belüftung“ | Das Panel wird heiß, da die Lüftungsschlitze zur Wand zeigen. |
| „IP-zertifiziert“ | Beim dritten Öffnen der Tür fällt die Dichtung heraus. |
| „DIN-Schiene im Lieferumfang enthalten“ | Eine Schiene, feste Position und Ihre Komponenten passen nicht in die Tiefe. |
Jedes dieser „kleinen“ Probleme kostet Stunden. Das gilt für eine kommerzielle Ausstattung mit 200 -Einheitenkeine Verzögerung - es ist ein Margenkiller.
Der QHECO-Unterschied: Entwickelt für die Installation, nicht nur für die Herstellung
Wir entwerfen diese wandmontierten Verteilerkästen aus Metall -Beginnen Sie bei der Betonwand und der Kabelrinne und arbeiten Sie sich nach innen zu den Bauteilen vor.
1. Wand-Erste Montagearchitektur
Ihr hochgeladenes Foto zeigt genau, was wir lösen: eine bündig an einer Betonwand montierte Box mit darüber verlaufender Kabelrinne.
Geschlitzte äußere Befestigungslaschenan 4 Ecken - horizontale oder vertikale Einstellung ±15 mm. Selbst wenn Ihre Betonanker leicht verschoben sind, sitzt die Box immer noch quadratisch.
Versenkte Rückwand- sitzt 10 mm von der Wandoberfläche entfernt, verhindert das Einschließen von Feuchtigkeit und ermöglicht bei Bedarf die Durchführung von Leitungen dahinter.
Unterputz--Montageoption- für fertige Innenräume, in denen es auf den Vorsprung ankommt.
2. Integration von Kabeltrassen und Leitungen
Der Kasten auf Ihrem Foto steht direkt unter einer Kabelrinne. Das ist kein Zufall - So sind moderne Gebäude verkabelt.
Obere-Einstiegsplattenvor-gelocht, passend zu Standard-Kabelrinnenbreiten (50 mm, 100 mm, 150 mm)
Knockout-freie Zonenwo du keine Löcher willst; solides Metall, wo Sie es tun
Interne Kabelführungshalterungen- eingehende Trassenkabel führen nach unten und enden, ohne stromführende Sammelschienen zu überqueren
Seitliche Lüftungsschlitzeunterhalb der Wannenlinie positioniert - Luftstrom ohne Wassereintritt von oben
3. Wärmemanagement, das tatsächlich funktioniert
Die seitlichen -Lüftungsschlitze (auf Ihrem Foto sichtbar) sind mit Präzision-geprägtnach unten-gerichtete Lamellen- Luft strömt ein, Wasser tropft heraus. Kombiniert mit:
Interner KamineffektDesign: Heiße Luft steigt auf und tritt durch obere Lüftungsschlitze aus (optional)
Abstandsführungen für KomponentenLaser-auf der Montageplatte eingeätzt - Sie müssen nicht mehr raten, ob Ihre Schutzschalterabstände dem Code entsprechen
Optionaler Lüfterausschnitt-mit IP55-zertifiziertem Filterventilator für Installationen mit hoher Dichte
4. Tür und Zugang, die dem täglichen Gebrauch standhalten

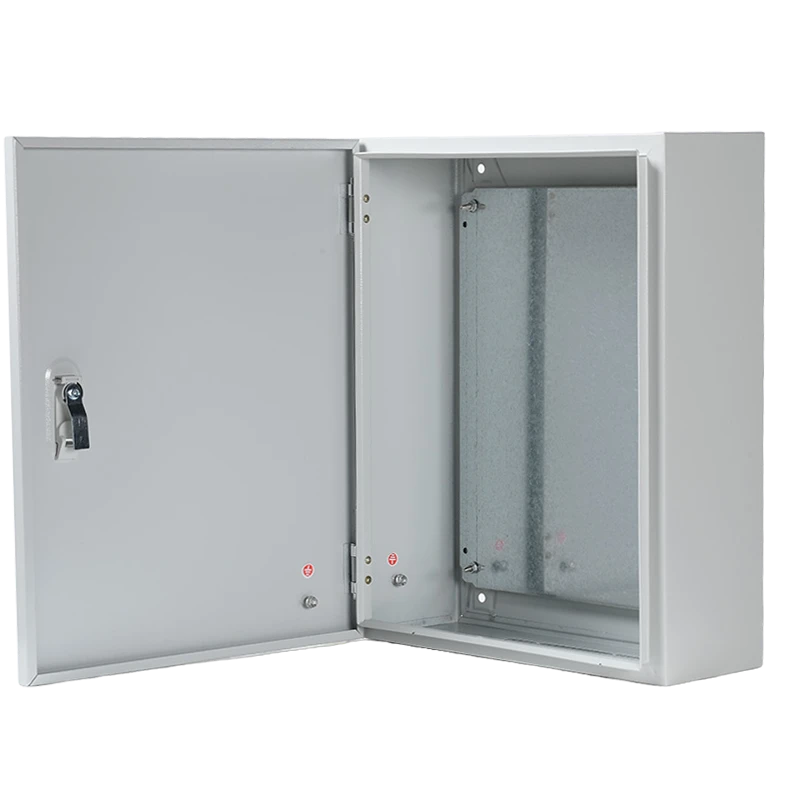

Verdecktes Scharniermit 120-Grad-Öffnung - bleibt beim Durchführen von Kabeln nicht hängen

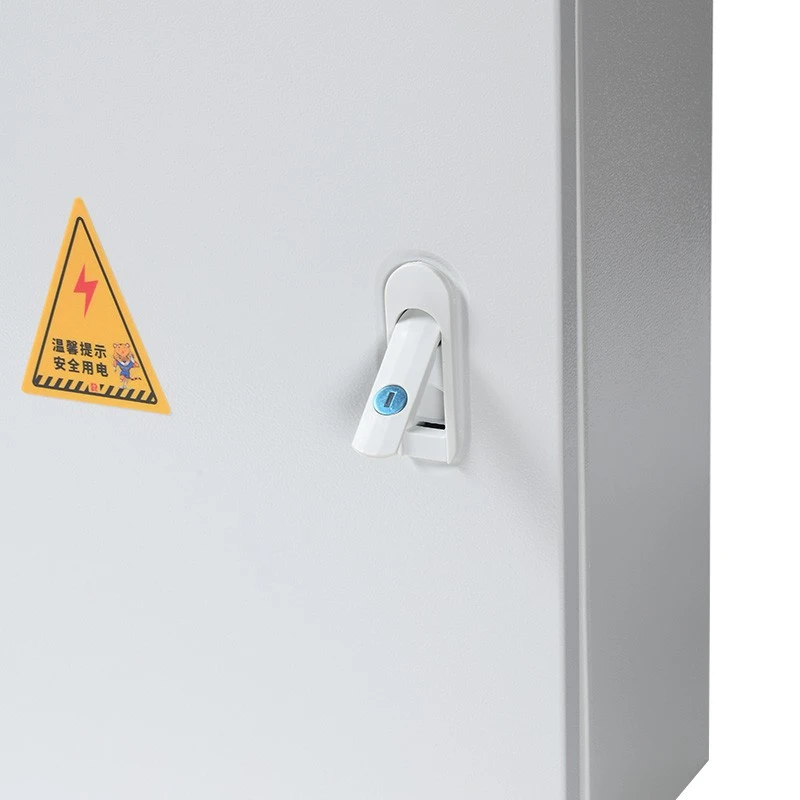

Vierteldrehung-Nockenverriegelungmit 2-Schlüssel-Set; Upgrade auf Vorhängeschloss-Haspel für Außenbereiche
Durchgehende PU-Dichtungam Türrahmen befestigt, nicht an der Karosserie -, damit es nicht herausfällt, wenn die Tür zum Verkabeln entfernt wird
Optionales transparentes Fensterfür die Sichtbarkeit des Messgeräts oder der Anzeige, ohne das Gehäuse öffnen zu müssen

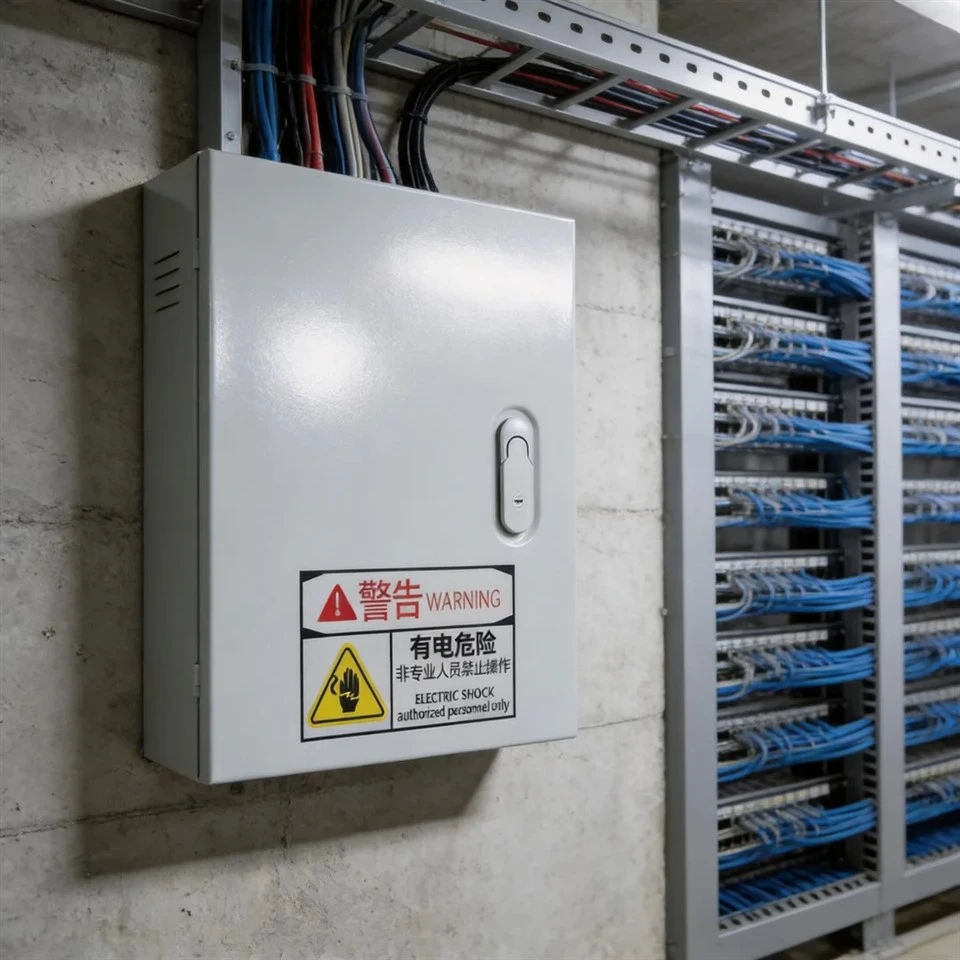

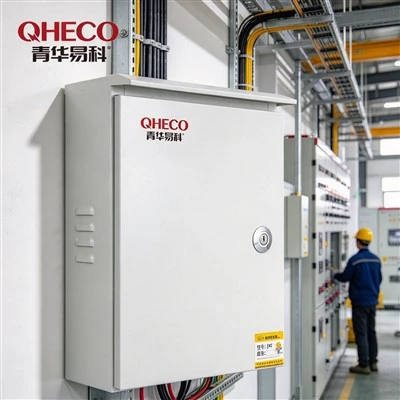

Was Sie auf dem Foto - sehen und was es bedeutet
Das von Ihnen hochgeladene Bild ist eine Industrieinstallation wie aus dem Bilderbuch. Lassen Sie uns aufschlüsseln, warum diese spezielle Konfiguration funktioniert:
| Visuelles Element | Technische Entscheidung |
|---|---|
| RAL 7035 hellgraue Epoxidbeschichtung | UV-stabil, kreidet nicht im Freien; Passend zur Standard-Kabelrinnenfarbe für optische Einheitlichkeit |
| Zweisprachiges Warnschild (Chinesisch/Englisch) | Sicherheitskonformität nach OSHA/IEC 60417; Wir können ANSI Z535, ISO 7010 oder kundenspezifische Sicherheitsmarkierungen liefern |
| Seitliche Lüftungsschlitze | Passive Kühlung für nicht-belüftete Elektroräume; Das Lamellendesign behält die IP-Schutzart bei |
| Bündige Wandmontage | Keine Lücke hinter der Box - verhindert das Eindringen von Schädlingen und erfüllt Audits von Lebensmittel-/Pharmaanlagen |
| Kabelrinne direkt über dem Kopf | Die obere-Einstiegsplatte ist auf den Wannenabschluss ausgerichtet; Es sind keine Bohrungen vor-vor Ort erforderlich |
| Betonwanduntergrund | Robuste Spreizdübel-Befestigungslaschen, ausgelegt für eine Auszugslast von mehr als 50 kg |
Material und Verarbeitung - Passen Sie die Umgebung an, nicht das Budget
| Grad | Material | Am besten für | Beenden |
|---|---|---|---|
| Standard-Industrie | 1,2 mm kalt-gewalzter Stahl | Gewerblicher Innenbereich, trockener Industriebereich | Epoxid-Pulverbeschichtung, RAL 7035 |
| Korrosionsbeständig | 1,5 mm kaltgewalzter Stahl + Korrosionsschutzgrundierung | Küsten-, feuchte, chemische Belastung | Epoxid-Pulverbeschichtung, kundenspezifische RAL-Farbe |
| Marine-/Lebensmittelqualität | 1,5 mm Edelstahl 304 | Lebensmittelverarbeitung, Marine, Pharma | Gebürstet oder elektropoliert |
| Extremer Einsatz | 2,0 mm Edelstahl 316 | Offshore, Schwerchemikalien, Küste | Elektropoliert, passiviert |
Nicht sicher, welche Klasse?Teilen Sie uns den Standort Ihres Projekts mit (Küstenentfernung, Luftfeuchtigkeit, chemische Belastung) und wir spezifizieren es - kein Upsell, nur das richtige Material.
Internes Layout - Drei Möglichkeiten, Ihre Box zu erhalten
Leere Hülle

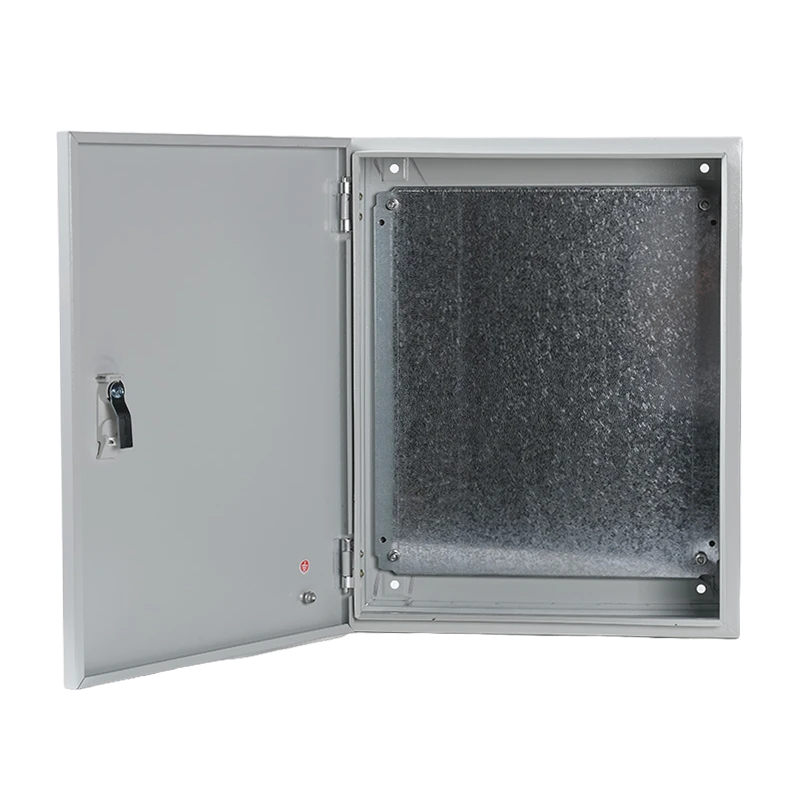

Box + Montageplatte + DIN-Schiene
Sie bestücken und verkabeln
Schnellste Lieferung, niedrigste Kosten
Komponente-Bereit
Vor-vorgebohrt für Ihre angegebenen Leistungsschalter/Klemmen
Erdungssammelschiene und Neutralleiterschiene installiert
Sie verkabeln, wir nicht
Vollständig verkabelt und getestet
MCB, RCD, Klemmenblöcke, Zeitgeber - gemäß Ihrem Schaltplan installiert und verdrahtet
Spannungsprüfung und Durchgangsprüfung im Werk
Kabel verlegen, einschalten, fertig
Größenbereich - Weil „Einheitsgröße“ nicht gut passt
| Serie | H × B × T (mm) | Typische Anwendung |
|---|---|---|
| QH-Mini | 200×150×100 bis 300×250×150 | Anschlusskästen, kleine Steuerkreise |
| QH-Kompakt | 400×300×150 bis 500×400×200 | Motorstarter, SPS-Gehäuse, Beleuchtungspaneele |
| QH-Standard | 600×400×200 bis 800×600×250 | Verteilertafeln, Zählergehäuse, MCB-Platinen |
| QH-Groß | 1000×800×300 bis 1200×1000×300 | Hauptverteilung, ATS-Regler, Wechselrichtergehäuse |
| QH-Benutzerdefiniert | Jede nicht-Standardabmessung | Retrofit-Ersatz, Maschinenintegration |
Alle Maße sindextern. Der Innenabstand verringert sich je nach Wandbefestigungsöse und Türstärke um 30–50 mm.
Zertifizierungen und Compliance - Was Ihr Inspektor sehen möchte
✅ IEC 62208- Leergehäusestandard
✅ IEC 61439-2- Für zusammengebaute Niederspannungs--Schaltanlagen (sofern bestückt)
✅ IP55 / IP56 / IP65 / IP66-Labor von Drittanbietern-getestet, Berichte verfügbar
✅ CE-Kennzeichnung- EU-Marktzugang
✅ RoHS- Einhaltung gefährlicher Stoffe
✅ UL 508A- Industrielle Schalttafeln (auf Anfrage für nordamerikanische Projekte erhältlich)
Jede Einheit wird geliefert mit:
Prüfzeugnis (für bestückte Panele)
Materialzertifizierung (für Edelstahlbestellungen)
IP-Testbericht (auf Anfrage)
Packliste mit Seriennummern
Verpackung und Logistik - Kommt fertig an, nicht repariert
| Detail | Spezifikation |
|---|---|
| Einzelverpackung | PE-Hülle aus + 5-lagigem Wellkarton mit Eckenschutz |
| Großverpackung | Sperrholzpalette, umreift, mit Feuchtigkeitsschutz-umwickelt |
| Beschriftung | Seriennummer-Barcode, Projektreferenz, Handhabungshinweise |
| Dokumentation | Packliste, Konformitätsbescheinigung, Installationsanleitung (mehrsprachig) |
| Mindestbestellmenge | 1 Stück (Muster) / 50 Stück (kundenspezifischer OEM mit Branding) |
| Mustervorlaufzeit | 5–8 Tage |
| Produktionsvorlaufzeit | 12–20 Tage je nach Komplexität |
| Versand | EXW / FOB Ningbo / CIF / DDP |
FAQ - Die Fragen, die Auftragnehmer tatsächlich stellen
F: Können Sie die Breite meiner vorhandenen Kabelrinne für die Einführung von oben anpassen?A: Ja. Wir schneiden die Flanschplatten passend zu Ihren Tablettabmessungen - 50mm, 100 mm, 150 mm oder nach Maß. Schicken Sie uns ein Foto Ihres Tray-Abschlusses und wir richten die Box perfekt aus.
F: Das Foto zeigt einen Warnhinweis auf Chinesisch. Können Sie englische/arabische/spanische Etiketten liefern?A: Absolut. Wir drucken Sicherheitsetiketten gemäß IEC 60417, ANSI Z535 oder vollständig kundenspezifisch in jeder Sprache. Wir können es auch unbeschriftet versenden, damit Sie es selbst anbringen können.
F: Meine Wand ist kein flacher Beton -, sondern ein Blockwerk mit Putz. Funktionieren die Befestigungslaschen?A: Ja. Unsere geschlitzten Laschen ermöglichen eine Verstellung von ±15 mm. Für unebene Oberflächen können wir Distanzscheiben oder rückseitige Montagerahmen liefern. Schicken Sie uns ein Wandfoto und wir empfehlen Ihnen die richtige Befestigungsmethode.
F: Liefern Sie das Gehäuse mit vor-installierten Komponenten?A: Ja - MCBs, RCDs, Schütze, Klemmenblöcke, Sammelschienen. Wir beziehen ABB, Schneider, Chint oder die von Ihnen angegebene Marke. Jedes bestückte Panel wird vor dem Versand im Werk-getestet.
F: Was passiert, wenn ich eine nicht{0}}Standardfarbe benötige, die zur Marke meines Kunden passt?A: Jede RAL-Farbe ab 50 Einheiten. Darunter führen wir ohne Mindestbestellmenge RAL 7035 (Lichtgrau), RAL 9005 (Schwarz) und RAL 9010 (Weiß).
Warum Auftragnehmer QHECO gegenüber lokalen Händlern bevorzugen
| Typischer Händler | QHECO Direktfertigung |
|---|---|
| Nur Lagergrößen | Jedes Maß, jeder Ausschnitt, jede Farbe |
| 8–12 Wochen Vorlaufzeit für Sonderanfertigungen | 12–20 Tage Produktion, Muster in 5–8 Tagen |
| Keine Komponenteninstallation | Vollständige Montage und Prüfung des Panels |
| Allgemeine Verpackung | Projekt-beschriftet, Barcode-verfolgt, palettiert |
| Mindestens 500 Einheiten für OEM | Eigenmarke ab 50 Stück; Maßgeschneiderte Boxen ab 1 Stück |
| Keine technische Unterstützung | CAD-Zeichnungen, Installationsanleitung, Videoanrufunterstützung |
Aufruf zum Handeln -Lösen wir Ihr Wandmontageproblem-
Bestellen Sie nicht eine weitere „Standard“-Box und verbringen Sie zwei Tage damit, sie passend zu machen. Senden Sie uns:
Ein Foto Ihres Wand- und Kabelrinnenlayouts
Ihre Komponentenliste (oder teilen Sie uns einfach die Anwendung mit)
Ihre erforderliche IP-Schutzart und Materialpräferenz
Erhalten Sie innerhalb von 8 Stunden eine Produktionszeichnung und ein verbindliches Angebot.
