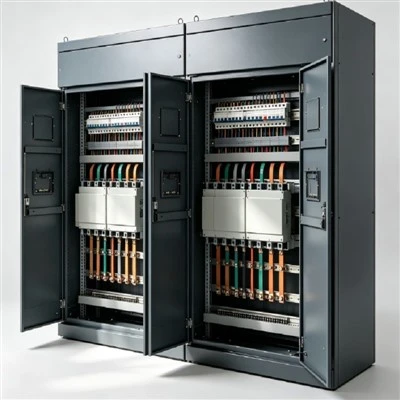

ACB-Hauptverteilungsschalttafel

Eine ACB-Hauptverteilerschalttafel ist eine bodenstehende Niederspannungsbaugruppe für hohe{{2}Stromeinspeisung und zentrale Verteilung. Ein offener Leistungsschalter (ACB) übernimmt die Hauptschalt- und Schutzfunktion für den Eingang, während Kupfersammelschienen den Strom an die abgehenden Stromkreise verteilen.

Die Konfiguration wird nach Nennstrom, Betriebsspannung, Kurzschlussniveau, Einspeiseplan, Kabelanordnung und Einbauraum ausgewählt.

ACB-Einsteiger
Der Haupteingangsbereich beherbergt die ACB. Typische Nennströme liegen je nach elektrischer Auslegung zwischen 400 A und 6300 A.

Kupferschienen
Kupferschienen verbinden den Einspeiseabschnitt mit den Abgängen. Ihre Größe und Anordnung werden durch die Stromstärke und die Kurzschlussanforderungen bestimmt.

Feeder-Abschnitte
Die Abgangsabschnitte sind entsprechend dem Einspeiseplan angeordnet und bieten Platz für Schutzgeräte und Kabelanschlüsse.

Kabelfach
Kabelanschlussbereiche nehmen ankommende und abgehende Leiter auf. Je nach Installationslayout kann die Kabeleinführung oben oder unten gewählt werden.

Nennstrom
Die ACB-Nennleistung wird aus dem berechneten Laststrom und der Eingangsversorgungskapazität ausgewählt, wobei die ACB-Nennleistung und die Hauptsammelschienen-Nennleistung koordiniert werden.

Kurzschluss-Schaltkreispegel
Die erforderliche Belastbarkeit wird aus dem voraussichtlichen Fehlerstrom am Installationsort ermittelt.

Polkonfiguration
Je nach Verteilungssystem und Neutralleiterschaltanforderungen werden 3-polige oder 4-polige Anordnungen ausgewählt.

Schutzfunktionen
Langfristige, kurzzeitige und unverzögerte Schutzfunktionen können gemäß den Anforderungen der Schutzkoordination spezifiziert werden.

Industrieanlagen
Wird für die Hauptverteilung zur Versorgung von Produktionsanlagen, Versorgungssystemen und Hilfslasten verwendet.

Gewerbebauten
Wird in zentralen Elektroräumen eingesetzt, die mehrere nachgelagerte Verteilerkreise und Gebäudetechnik versorgen.

Infrastruktureinrichtungen
Geeignet für Installationen, die einen Hochstrom-Eingangsschutz und mehrere Abgänge erfordern.

Elektrische Räume
Die bodenstehende Anordnung bietet definierte Abschnitte für Eingangsstrom, Sammelschienen, Einspeisungen und Kabelanschlüsse.

Stahlkonstruktion
Geformte Stahlplatten bilden die Schrankstruktur und Montageflächen für elektrische Komponenten.

Funktionale Trennung
Einspeise-, Sammelschienen-, Einspeise- und Kabelbereiche können entsprechend der erforderlichen internen Konfiguration und Trennungsform angeordnet werden.

Wärmeableitung
Bauteilabstände, Sammelschienenanordnung und Belüftung werden je nach Bemessungsstrom und innerer Wärmeentwicklung berücksichtigt.

Kabelzugang
Der Kabelraum wird durch die Anzahl der Leiter, den Kabeldurchmesser, die Biegeanforderungen und die Anschlussposition bestimmt.

Blechbearbeitung
Die Platten werden gemäß genehmigten Fertigungszeichnungen geschnitten, geformt, geschweißt, gebohrt und oberflächenbehandelt.

Sammelschienenverarbeitung
Kupferstangen werden vor dem Zusammenbau geschnitten, gestanzt, gebohrt und geformt. Die Anschlusspositionen folgen dem genehmigten elektrischen Layout.

Elektrische Montage
Der ACB, die Einspeisegeräte, die Sammelschienenanschlüsse, die Steuerverkabelung und die Klemmen werden gemäß den Elektroplänen installiert.

Endkontrolle
Überprüft die Abmessungen des Gehäuses, die Identifizierung der Komponenten, die Verkabelung, den Schutzleiterdurchgang, die Isolationsleistung und den Montagezustand.

Elektrische Daten
Systemspannung, Frequenz, eingehender Strom, Kurzschlusspegel und Einspeisungswerte legen die elektrische Hauptkonfiguration fest.

Feeder-Zeitplan
Anzahl und Leistung der Einspeisungen bestimmen die Anordnung der Abgangsabschnitte und des Anschlussraums.

Mechanische Daten
Schrankabmessungen, Kabeleinführungsrichtung und verfügbarer Installationsfreiraum werden vor der Fertigung bestätigt.

Steuerung und Messung
Mess-, Anzeige-, Steuerstromkreise und Hilfsschnittstellen können gemäß den Projektzeichnungen integriert werden.

Ein-Liniendiagramm
Das Einliniendiagramm definiert die Eingangsanordnung, die Sammelschienenstruktur und die Ausgangsstromkreise.

Informationen laden
Eingehender Strom, Nennwerte der Einspeisung und Systemspannung bilden die Grundlage für die Auswahl von ACB und Sammelschiene.

Kabelinformationen
Kabelgröße, Anzahl und Einführungsrichtung bestimmen den erforderlichen Anschlussraum.

Installationsbedingungen
Raumabmessungen, Zugangsrichtung, Wartungsfreiraum und erforderliche IP-Schutzart sollten vor der Produktion bestätigt werden.

Hohe-Aktuelle Verteilung
Die ACB-Konfiguration unterstützt eingehende Stromanforderungen in der Regel von 400 A bis 6300 A.

Zentralisierte Feeder-Anordnung
Mehrere Abgangsstromkreise können innerhalb einer koordinierten Schalttafelanordnung organisiert werden.

Definierte interne Abschnitte
Einspeise-, Sammelschienen-, Einspeise- und Kabelbereiche folgen der elektrischen und mechanischen Konfiguration.

Projekt-Spezifisches Layout
Für die Installation können Sammelschienenleistung, Anzahl der Einspeisungen, Schrankabmessungen, Kabeleinführung und interne Trennung angegeben werden.
